Système de Nettoyage Automatique du Capteur

Les capteurs de qualité de l’eau sont souvent encrassés par la saleté, ce qui entraîne des résultats erronés. La qualité de l’échantillon affecte la gravité de l’encrassement du capteur et la fréquence à laquelle il doit être nettoyé et/ou remplacé.

Le nettoyage des capteurs peut souvent prendre du temps et être inutilement coûteux. Les systèmes de nettoyage automatique de Pi résolvent ce problème.

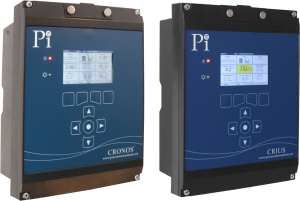

L’analyseur Pi, qui est lié à l’AutoFlush, permet aux utilisateurs de configurer des intervalles de nettoyage de sonde spécifiques à leur application, ce qui élimine le besoin de nettoyage manuel du capteur.

Pendant le cycle de nettoyage, les lectures de la ou des sondes peuvent être conservées afin que des données erronées ne soient pas enregistrées sur l’analyseur.

L’AutoFlush a été installé dans le monde entier dans des usines de papier, des usines alimentaires et d’autres usines où le fait de garder les capteurs propres améliore leurs performances.

Il existe trois types de cellules AutoFlush, pour différentes applications;

• Cellule à circulation AutoFlush (Clean) – eau de process sans particules et sans fibres qui est à une basse pression constante.
• Cellule à circulation AutoFlush (Fibre) – eau de process contenant des particules et/ou des fibres qui est à une basse pression constante.
• Cellule à circulation AutoFlush (Process) – eau de process contenant des particules et/ou des fibres qui est à une basse pression constante lors des processus intermittents où un signal d’exécution/arrêt du processus est fourni. Lors d’un arrêt du processus, les capteurs sont nettoyés et stockés mouillés dans de l’eau de rinçage jusqu’à ce que le processus redémarre.

L’AutoFlush est conçu pour permettre l’installation de jusqu’à deux capteurs. Il peut être utilisé avec les capteurs de pH, redox, chlore libre, chlore total, ozone, dioxyde de chlore, acide peracétique et peroxyde d’hydrogène (ou une combinaison de capteurs).

Nous proposons également des systèmes de nettoyage pour nos autres sondes, telles que SoliSense^®, TurbSense^®, OxySense et UV254.

• Le rinçage empêche l’accumulation de solides
• Maintenance réduite
• Convient pour pH/ORP/Cl₂/O₃/ClO₂
• Durée de rinçage sélectionnable par l’utilisateur
• Fréquence de rinçage sélectionnable par l’utilisateur
• Fonction ‘rincer maintenant’
• Entretien simple et peu fréquent

Après une période définie par l’utilisateur, l’échantillon ouvert à l’atmosphère s’évacue et le capteur etsa cellule à circulation sont rincés à l’eau claire. Cette eau rince tout l’intérieur de cette cellule, éliminant toute accumulation de solides dans le drain. Le rinçage répété de cette cellule et du capteur permet d’éviter l’accumulation de solides et prolonge ainsi la durée de vie du capteur et réduit la maintenance. Pour les accumulations cireuses ou grasses, de l’eau chaude peut être utilisée pour rincer les capteurs.

Le signal du capteur est maintenu et l’ensemble de la cellule à circulation, y compris le ou les capteurs, est rincé à l’eau claire. Pour les clients, cela signifie un nouveau capteur de pH après 18 mois plutôt que plus tôt, ce qui se traduit par une amélioration significative du contrôle du processus et une économie très significative des capteurs de pH.

De nombreux sites différents, répartis dans l’ensemble de l’industrie de l’eau, luttent quotidiennement pour que l’instrumentation fonctionne correctement en raison de l’encrassement. Cependant, saviez-vous que…
…des systèmes d’autonettoyage et d’auto-rinçage sont désormais disponibles auprès de Process Instruments pour la plupart des types de capteurs?
…ces systèmes d’élimination de l’encrassement peuvent prolonger la durée de vie des capteurs et réduire considérablement les fréquences de maintenance?
…les systèmes d’autonettoyage/rinçage de Pi sont abordables, simples et sans problème de par leur conception?

Encrassement du Capteur

Quel que soit le processus surveillé, il y a souvent quelque chose dans l’échantillon d’eau capable d’encrasser un capteur, et donc de provoquer des résultats erronés. La solution évidente à ce problème est de nettoyer le capteur, mais quelle doit être la régularité des programmes d’inspection et de nettoyage pour chaque pièce d’instrumentation? Trop régulier et le régime d’inspection et de nettoyage prend du temps et est inutilement coûteux. Pas assez souvent et l’instrumentation donnera de faux résultats et échouera probablement prématurément.

Quelle est la solution?

Systèmes AutoClean et AutoFlush de Process Instruments

Simples, fiables et faciles à entretenir, les systèmes AutoClean/AutoFlush de Process Instruments sont une alternative aux mécanismes de nettoyage mécaniques qui peuvent se boucher et se casser. En pulvérisant régulièrement le capteur/sonde avec de l’eau ou de l’air propre, le capteur reste propre et exempt d’encrassement pendant de longues périodes. Le cycle de nettoyage du capteur est activé par le contrôleur de Pi pour une durée et une fréquence sélectionnables par l’utilisateur afin que, quelle que soit la saleté de l’application, la sonde reste propre. En l’absence de pièces mobiles dans le corps du capteur ou dans l’accessoire de nettoyage, il n’y a rien à remplacer ou à vérifier, à part une simple vanne positionnée dans un endroit facile d’accès.

Les systèmes AutoClean et AutoFlush de Pi peuvent assurer un fonctionnement sans problème et sans encrassement des capteurs pendant des semaines, voire des mois, à la fois.

Une solution pour chaque application

Nettoyage Automatique

Cette option peut être ajoutée à nos capteurs de pH, redox, turbidité, matières en suspension et oxygène dissous (OD). Composé d’un embout de nettoyage pour diriger le flux d’eau propre (ou d’air pour un capteur d’oxygène dissous) sur la face du capteur pour éliminer tout encrassement. Le nettoyage est contrôlé par une vanne unique positionnée dans un endroit facilement accessible.

Vérification Automatique

Si vous utilisez de l’air pour nettoyer un capteur d’oxygène dissous, le système peut également vérifier automatiquement que le capteur répond toujours correctement, éliminant ainsi le besoin de retirer le capteur de l’échantillon pendant des mois.

Rinçage Automatique

Pour les capteurs qui nécessitent le montage d’une cellule à circulation comme le chlore, l’ozone et le dioxyde de chlore, un système AutoFlush a des vannes intégrées qui démarrent/arrêtent automatiquement le débit d’échantillon et contrôlent le débit d’eau propre sur la sonde. L’utilisateur peut définir l’intervalle et la durée de rinçage pour éviter que la cellule à circulation et le capteur ne s’encrassent. Pour les contaminants particulièrement sales ou tenaces, de l’eau chaude peut être utilisée comme eau de rinçage pour faciliter le nettoyage.

Avec les options ci-dessus, quelle que soit l’application ou le paramètre mesuré, Process Instruments sera en mesure de fournir un système de surveillance qui sera non seulement précis, répétable et durable, mais qui restera également exempt d’encrassement et permettra à l’opérateur d’économiser du temps et de l’argent.
